板链提升机的各部分是如何设计的
发布时间:2020-12-02 浏览次数:1188 信息来源:泰安瑞恒机械有限公司

板链提升机是一种常用的垂直提升设备,进料口是安装在尾部箱体上的,那么今天我们就了解下板链提升机的设计。

1.板链提升机尾部箱体结构;

既然进料口是安装在尾部箱体上的,我们就先了解下板链提升机尾部箱体的样式,主要装配有进料口、检修门、张紧装置、尾部链轮等。链轮安装在轴上,轴两端安装轴承轴承座,然后由张紧装置进行上下调整。张紧装置有丝杆弹簧样式,较大型号的提升机也有重锤样式,可根据提升机型号、高度进行选择。

2.板链提升机进料口设计:

低速板链提升机,进料方式一般为流入式,为防止物料进入机壳下部,进料口下方的高度要高于下链轮轴的水平面高度。也就是说,在溜角不敷而调剂进料口地位时,进料口可恰当低落,但降低位置有限。而从理论上讲,进料口的底边高度不受限制,且进料口高度越高,料斗进料段距离越短,板链提升机的负载会轻一些。但进料口高度也不宜过高,以防止链条料斗的摆动,另一方面还要考虑因故障停机时的堵料问题。

3.板链提升机的链条样式:

板链提升机有单排链、双排链样式的,其中的链条样式也有些区别,单排链提升机链条安装在提升机料斗背面中间位置,链条的外链板是两个折弯外链板,上面挂载料斗,双排链提升机的链条安装在料斗两侧位置,这种链条的外链板是直的,没有折弯。

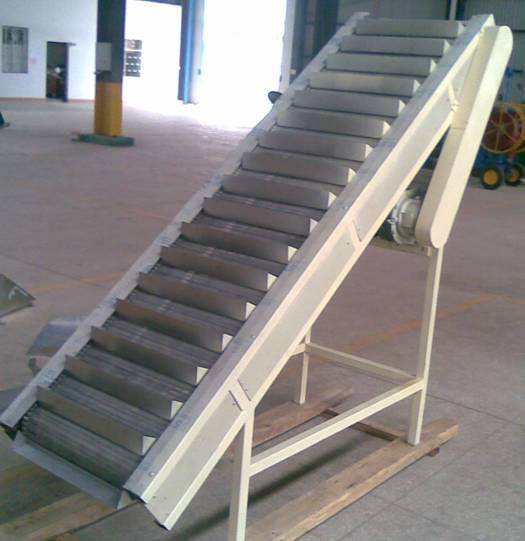

板链提升机
